Calibrer des âges radiocarbone avec R

Depuis sa découverte et la «révolution» qui s’en est suivie, la méthode de datation par le radiocarbone est devenue d’usage courant pour l’archéologue ou l’historien(ne). Soit parce qu’elle constitue la seule source d’information chronologique, soit parce qu’elle intervient en complément d’autres sources, matérielles ou textuelles.

L’objectif de la leçon est d’apprendre à calibrer1 des âges radiocarbone individuels, à combiner plusieurs âges en un seul et à en tester les différences. La méthode du radiocarbone est une méthode de datation dite absolue2 qui possède son propre référentiel temporel. La calibration est alors une étape indispensable, permettant le passage du référentiel radiocarbone à un référentiel calendaire.

Cette leçon explique comment calibrer des âges radiocarbone avec le langage R. L’utilisation de R permet de mettre en place des routines de traitement des données et de garantir la reproductibilité des résultats au moment de leur publication. Cette leçon nécessite comme prérequis d’être à l’aise avec un usage basique de R et des notions élémentaires de statistiques (tests statistiques)3. Cette leçon se limite aux cas simples de calibration et ne couvre pas les cas avancés (calibration marine, problèmes de réservoirs, etc.) ni les problèmes de modélisation bayésienne de chronologies.

Le principe de la datation par le radiocarbone

Proposée à la fin des années 1940 par Willard Libby et ses collègues4, la méthode du radiocarbone utilise la décroissance radioactive du carbone 14 (14C) pour construire un chronomètre. Ce dernier permet d’estimer des âges, c’est-à-dire des intervalles de temps mesurés depuis le présent5. Par convention, les âges radiocarbone sont ainsi exprimés en (kilo) années BP (Before Present, avant 19506).

L’élaboration d’un chronomètre suppose de vérifier trois conditions nécessaires :

  • Le phénomène choisi doit suivre une loi qui varie au cours du temps ;
  • La loi en question doit être indépendante des conditions du milieu ;
  • Un événement initial doit pouvoir être déterminé.

Le 14C est un est des trois isotopes du carbone avec le 12C et le 13C. Le 14C est un isotope radioactif : il tend à se désintégrer au cours du temps selon une loi exponentielle décroissante. Il s’agit d’un phénomène nucléaire, indépendant du milieu. Pour un isotope donné, ce phénomène de décroissance radioactive peut être décrit à l’aide une grandeur particulière, la période radioactive (notée \(T\), également appelée demi-vie). Cette dernière correspond au temps nécessaire à la désintégration de la moitié d’une quantité intiale d’atomes.

La période du 14C est de 5730 ± 40 ans : pour une quantité initiale \(N_0\) d’atomes de 14C, il en reste \(\frac{N_0}{2}\) au bout de 5 730 ans, \(\frac{N_0}{4}\) au bout de 11 460 ans, etc. (fig. 1). Au bout de 8 à 10 périodes (environ 45 000 à 55 000 ans), on considère que la quantité de 14C est trop faible pour être mesurée : c’est la limite de la méthode.

Figure 1 : Décroissance exponentielle d'une quantité initiale d'atomes radioactifs au cours du temps (exprimé en périodes radioactives).

Figure 1 : Décroissance exponentielle d’une quantité initiale d’atomes radioactifs au cours du temps (exprimé en périodes radioactives).

Le carbone 14 est produit naturellement en haute atmosphère sous l’effet des rayonnements cosmiques. Il est ensuite progressivement absorbé par les organismes vivants au fil de la chaîne trophique (en commençant par les organismes photosynthétiques). On considère alors que la teneur en 14C dans les organismes vivants est constante et à l’équilibre avec la teneur atmosphérique7.

Lorsqu’un organisme meurt, les échanges avec le milieu s’arrêtent. En supposant qu’il n’y ait pas de contamination extérieure, on considère que le système est clos : la décroissance radioactive est le seul phénomène affectant la quantité de 14C contenue dans l’organisme. L’événement daté par le radiocarbone est ainsi la mort de l’organisme.

Sauf à rechercher spécifiquement à quand remonte la mort d’un organisme, le radiocarbone fournit donc un terminus ante ou post quem pour l’événement archéologique que l’on souhaite positionner dans le temps. C’est-à-dire le moment avant ou après lequel a eu lieu l’événement archéologique ou historique d’intérêt (abandon d’un objet, combustion d’un foyer, dépôt d’une couche sédimentaire, etc.) en fonction des éléments contextuels disponibles (stratigraphie, etc.). Ces éléments contextuels sont d’autant plus importants qu’ils participent à l’interprétation des résultats, en s’assurant notamment de l’absence de problèmes d’ordre taphonomique et qu’il existe bien une relation univoque entre l’échantillon daté et l’événement d’intérêt8.

Grâce à la loi de décroissance radioactive, si on connaît la quantité initiale \(N_0\) de 14C contenue dans un organisme à sa mort (instant \(t_0\) et la quantité restante de 14C à un instant \(t\)), il est possible de mesurer le temps écoulé entre \(t_0\) et \(t\) : l’âge radiocarbone d’un objet archéologique.

  • La quantité actuelle de 14C dans un objet peut être déterminée en laboratoire, soit en comptant les noyaux de 14C, soit en comptant le nombre de désintégration par unité de temps et par quantité de matière (activité spécifique).
  • Pour déterminer la quantité initiale, la méthode du radiocarbone repose sur l’hypothèse suivante : la quantité de 14C dans l’atmosphère est constante dans le temps et égale à la teneur actuelle.

Ce postulat de départ a permis à Libby et ses collègues de démontrer la faisabilité de la méthode en réalisant les premières datations radiocarbones sur des objets d’âge connus par ailleurs9. Au regard des résultats alors obtenus, il apparaît qu’il existe une relation linéaire entre les âges radiocarbone mesurés et les âges calendaires connus par d’autres méthodes (fig. 2A).

Pourquoi calibrer des âges radiocarbone ?

Les études menées dans la seconde moitié du XXe siècle, à mesure que des objets de plus en plus anciens sont datés, ont néanmoins permis de mettre en évidence un écart de plus en plus important entre l’âge mesuré et l’âge attendu.

Contrairement au postulat de Libby, la teneur en 14C dans l’atmosphère n’est pas constante au cours du temps, expliquant en partie les écarts observés. La teneur atmosphérique en 14C varie en fonction de phénomènes naturels (variations du champ magnétique terrestre, activité solaire, activité volcanique, cycle du carbone…) et anthropiques. Ces phénomènes peuvent être contradictoires : l’usage des combustibles fossiles libère du carbone très ancien et tend à diminuer la teneur relative de 14C (effet Suess), à l’inverse les essais nucléaires atmosphériques ont produit de grandes quantités de 14C.

Le chronomètre que constitue la méthode du radiocarbone n’a donc pas un rythme régulier (car la teneur atmosphérique en 14C varie au cours du temps). En conséquence, les âges radiocarbone (on utilisera par la suite l’expression d’âges conventionnels) appartiennent à un référentiel temporel qui leur est propre.

L’utilisation du postulat de Libby demeure néanmoins la seule façon accessible pour estimer la quantité initiale de 14C à la fermeture du système. Il est donc nécessaire de réaliser une opération dite de calibration pour transformer un âge conventionnel en âge calendaire. Cette opération est réalisée à l’aide d’une courbe10 dont l’estimation est régulièrement mise à jour par la communauté scientifique11. La courbe de calibration est construite en datant des échantillons à la fois par le radiocarbone et par une méthode indépendante, offrant ainsi une table d’équivalence entre temps radiocarbone et temps calendaire (fig. 2B).

Figure 2 : Âges mesurés par le radiocarbone en fonction des âges calendaires attendus. (A) *Curve of Knowns*, âges radiocarbone d'objets archéologiques dont l'âge calendaire est connu par des méthodes indépendantes (d'après Arnold et Libby, 1949). La droite 1:1, pour laquelle un âge conventionnel est égal à un âge calendaire, est représentée en tirets. (B) Courbes de calibration IntCal09, IntCal13 et IntCal20 (Reimer *et al.* 2009, 2013 et 2020). L'écart à la droite 1:1 (tirets) est d'autant plus marqué que les âges sont anciens.

Figure 2 : Âges mesurés par le radiocarbone en fonction des âges calendaires attendus. (A) Curve of Knowns, âges radiocarbone d’objets archéologiques dont l’âge calendaire est connu par des méthodes indépendantes (d’après Arnold et Libby, 1949). La droite 1:1, pour laquelle un âge conventionnel est égal à un âge calendaire, est représentée en tirets. (B) Courbes de calibration IntCal09, IntCal13 et IntCal20 (Reimer et al. 2009, 2013 et 2020). L’écart à la droite 1:1 (tirets) est d’autant plus marqué que les âges sont anciens.

Comment calibrer ?

Nous venons donc de voir qu’il était nécessaire de calibrer ses âges radiocarbone. Sur le papier, le processus de calibration est relativement simple, grâce à la table d’équivalence entre temps radiocarbone et temps calendaire. Dans les faits, le processus de calibration se trouve complexifié par la prise en compte des erreurs inévitablement associées aux mesures physiques.

Un âge conventionnel (noté ici \(t\)) est le résultat d’une mesure et, comme il n’existe pas de mesure parfaite, il est toujours accompagné d’un terme correspondant à l’incertitude analytique (\(\Delta t\)) et exprimé sous la forme \(t \pm \Delta t\) (l’âge, plus ou moins son incertitude). Cette incertitude résulte de la combinaison des différentes sources d’erreur au sein du laboratoire : il s’agit d’une incertitude aléatoire inhérente à la mesure.

Un âge conventionnel est ainsi un estimateur du vrai âge radiocarbone de l’objet daté. Si on répète un très grand nombre de fois la datation d’un même échantillon, sa valeur est susceptible de varier et il y a très peu de chance qu’elle coïncide exactement avec l’âge radiocarbone vrai. Il est donc préférable de s’attacher à un intervalle dont il est hautement probable qu’il contienne la vraie valeur (inconnue) de l’âge conventionnel. De fait, l’incertitude caractérise la dispersion des valeurs qui pourraient raisonnablement être attribuées à l’âge vrai. Un âge conventionnel est la réalisation d’un processus aléatoire, la décroissance radioactive, il peut être modélisé à l’aide d’une loi de probabilité particulière : la loi normale12.

Seuls deux paramètres sont nécessaires pour caractériser la distribution des valeurs selon une loi normale : la moyenne \(\mu\) (tendance centrale) et l’écart-type \(\sigma\) (dispersion des valeurs). Les propriétés de la distribution normale sont telles que l’intervalle défini par \(\mu \pm \sigma\) contient 67 % des valeurs. Si on multiplie l’écart-type par deux, l’intervalle \(\mu \pm 2\sigma\) contient quant à lui 95 % des valeurs (fig. 3).

Ainsi, si on exprime l’incertitude d’un âge conventionnel en fonction de l’écart-type, il y a 68 % de chances que l’intervalle à \(1\sigma\) contienne l’âge conventionnel vrai. De même, l’intervalle à \(2\sigma\) a 95 % de chances de contenir l’âge conventionnel vrai. L’intervalle à \(1\sigma\) est moins dispersé, mais a moins de chance d’être juste qu’à \(2\sigma\) : la plage de valeurs retenues est plus resserrée, mais elle a moins de chance de contenir l’âge conventionnel vrai.

Figure 3 : Loi normale de moyenne 0 et d'écart-type 1 avec les plages de normalité aux niveaux de confiance 68 %, 95 % et 99 %. La distribution des valeurs est telle que la dispersion est symétrique autour de la tendance centrale.

Figure 3 : Loi normale de moyenne 0 et d’écart-type 1 avec les plages de normalité aux niveaux de confiance 68 %, 95 % et 99 %. La distribution des valeurs est telle que la dispersion est symétrique autour de la tendance centrale.

L’approche la plus élémentaire pour la calibration d’un âge radiocarbone consiste à intercepter la courbe de calibration entre les bornes d’incertitude (\(t - \Delta t\) et \(t + \Delta t\) dans le cas à \(1\sigma\)) pour obtenir l’intervalle d’âges calendaires correspondants. Ceci est illustré par la figure 4, qui présente la calibration d’un âge conventionnel par interception d’une courbe de calibration (train plein) dont l’incertitude est figurée par un bandeau gris. Les âges conventionnels et calendaires sont figurés à \(1\sigma\) (bandes noir) et à \(2\sigma\) (bandes hachurées).

Figure 4 : Calibration d'un âge conventionnel de 2725 ± 50 ans BP par interception de la courbe de calibration IntCal20.

Figure 4 : Calibration d’un âge conventionnel de 2725 ± 50 ans BP par interception de la courbe de calibration IntCal20.

Cette approche ne tient cependant pas compte du fait qu’un âge radiocarbone est décrit par une distribution normale. Dans la plage définie par l’âge radiocarbone plus ou moins son incertitude, toutes les valeurs n’ont pas la même probabilité de coïncider avec l’âge radiocarbone vrai, or la calibration par simple interception suppose l’inverse. De fait, l’approche aujourd’hui courante13 consiste à prendre également en compte la distribution normale des âges radiocarbone. On trouve parfois l’expression de calibration probabiliste pour la désigner. Cette méthode de calibration recourt à des méthodes numériques et la distribution des âges calendaires qui en résulte n’est pas équiprobable (fig. 5).

S’il est aisé de décrire un âge conventionnel et son incertitude avec une loi normale, il en va autrement d’un âge calendaire une fois calibré. Du fait des oscillations de la courbe de calibration, il n’est en effet pas possible de décrire la distribution d’un âge calendaire avec une loi de probabilité particulière, comme on peut le constater sur la figure 5. Ainsi, un âge calibré ne peut être exprimé autrement que sous la forme d’un intervalle.

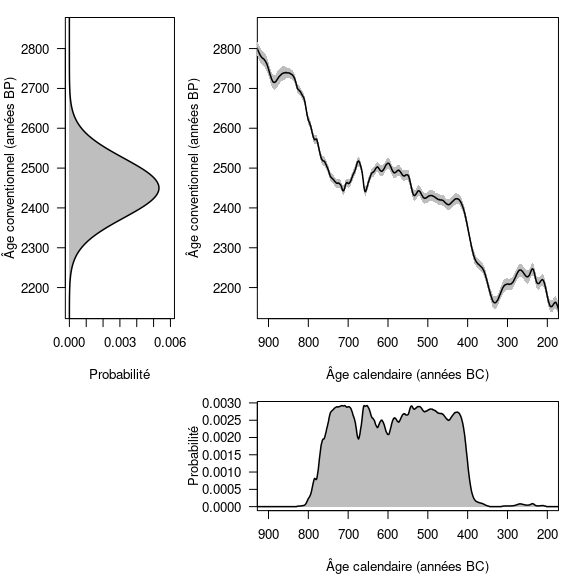

Figure 5 : Distributions d'un âge radiocarbone de 2450 ± 75 ans BP avant et après calibration, respectivement en haut à gauche et en bas à droite. En haut à droite : extrait de la courbe de calibration IntCal20 (trait plein) et erreur associée (bandeau gris).

Figure 5 : Distributions d’un âge radiocarbone de 2450 ± 75 ans BP avant et après calibration, respectivement en haut à gauche et en bas à droite. En haut à droite : extrait de la courbe de calibration IntCal20 (trait plein) et erreur associée (bandeau gris).

L’intervalle auquel appartient un âge calendaire résulte à la fois de l’incertitude de l’âge conventionnel, de l’allure de la courbe de calibration et de l’incertitude associée à cette dernière. Cet intervalle, entre les bornes duquel l’âge calendaire a une probabilité donnée d’être compris, peut être obtenu de deux manières distinctes (fig. 6) :

  • intervalle à plus hautes densités (Highest Posterior Density Interval, HPDI) : les bornes de l’intervalle correspondent aux régions de la distribution dont la probabilité cumulée est supérieure à un seuil donné.
  • intervalle de crédibilité : les bornes de l’intervalle correspondent aux quantiles de la distribution.

Lorsque la distribution d’un âge calibré est multimodale (en dents de scie), l’intervalle à plus hautes densités correspond souvent à l’union de plusieurs intervalle disjoints, au contraire de l’intervalle de crédibilité qui fourni toujours une gamme continue de valeurs14. L’intervalle à plus hautes densités est ainsi souvent plus informatif, raison pour laquelle il est couramment utilisé pour présenter des résultats calibrés.

Il existe des périodes qui sont plus ou moins propices à des datations radiocarbone, en fonction de l’allure de la courbe. Le cas le moins favorable est l’existence de plateaux au sein de la courbe de calibration. Un cas typique est le plateau de l’Âge du Fer (fig. 5). Par exemple, un âge conventionnel de 2450 ± 75 ans BP correspond, une fois calibré à 95 % (intervalle HPD), à un âge calendaire compris entre 2719 et 2353 ans BP (soit 769-403 avant notre ère). Ainsi, malgré un âge conventionnel avec une incertitude assez faible (3 %), l’âge calendaire correspondant a 95 % de chance de se trouver dans un intervalle de temps qui couvre la quasi-totalité du premier Âge du Fer (fig. 5). En réalisant la calibration à 68 % (intervalle HPD), on se retrouve confronté à une autre difficulté liée aux oscillations de la courbe de calibration. L’âge calendaire a 68 % de chance d’appartenir à l’union des intervalles 748-684 (18 %), 665-637 (8 %), 586-580 (2 %), 568-452 (32 %) et 444-415 (8 %) avant notre ère et non à un unique intervalle (fig. 6).

Figure 6 : Estimation des intervalles calibrés. Les deux graphiques du haut illustrent l'estimation des régions de plus hautes densités à 68 % et 95 %. Le graphique du bas permet de comparer les intervalles HPD ainsi obtenus et les intervalles de crédibilités correspondants (traits pleins).

Figure 6 : Estimation des intervalles calibrés. Les deux graphiques du haut illustrent l’estimation des régions de plus hautes densités à 68 % et 95 %. Le graphique du bas permet de comparer les intervalles HPD ainsi obtenus et les intervalles de crédibilités correspondants (traits pleins).

Il est courant dans certains contextes de conserver des âges calibrés exprimés en années BP, dans ce cas il est recommandé de préciser cal BP pour éviter toute confusion du lecteur. Ces âges calendaires en années BP peuvent être convertis en dates exprimées avant ou après notre ère (BC/AD, before Christ/anno Domini). Pour cela, il suffit d’utiliser la règle de calcul suivante.

Pour convertir en années BC/AD un âge calibré (noté \(x\)) exprimé en années BP, sachant qu'il n'y pas d'année 0 dans le calendrier grégorien :

  • Si l'âge calibré est inférieur à 1950 BP : \(1950 - x\) AD
  • Si l'âge calibré est supérieur ou égal à 1950 BP : \(1949 - x\) BC

On comprend ainsi que ces particularités, si elles sont mal comprises, peuvent rapidement conduire à des surinterprétations. Au cours de l’étude d’un corpus de datations ou lors de sa publication, il est donc particulièrement important de présenter l’ensemble des données et des choix ayant concouru à l’obtention des âges calendaires. L’usage d’outils libres favorise à la fois la transparence et la reproductibilité des résultats, deux aspects particulièrement importants en ce qui concerne la calibration d’âges radiocarbone.

Applications avec R

De nombreux outils sont aujourd’hui disponibles pour calibrer des âges radiocarbone. OxCal, CALIB et ChronoModel offrent cette possibilité, mais sont plutôt destinés à traiter des problèmes de modélisation bayésienne de séquences chronologiques. Le langage R offre une alternative intéressante. Distribué sous licence libre, il favorise la reproductibilité et permet d’intégrer le traitement d’âges radiocarbone à des études plus larges (analyse spatiale etc.).

Plusieurs packages R permettent de réaliser des calibrations d’âges radiocarbone (Bchron, oxcAAR…) et sont souvent orientés vers la modélisation (construction de chronologies, modèles âges-profondeur, etc.). La solution retenue ici est rcarbon (Bevan et Crema 2020). Ce package permet de calibrer simplement et d’analyser des âges radiocarbone.

Cas d’étude

Afin d’aborder concrètement la question de la calibration d’âges radiocarbone, nous allons nous pencher sur l’exemple de la datation du Suaire de Turin. Réalisée à la fin des années 1980, cette dernière constitue un cas d’école en matière de datation d’un objet historique par la méthode du radiocarbone. Trois datations indépendantes d’un même prélèvement ont été réalisées en aveugle, avec des échantillons de contrôle.

En avril 1988, un échantillon de tissu est prélevé sur le Suaire de Turin. Trois laboratoires différents ont été sélectionnés l’année précédente et reçoivent chacun un fragment de ce même échantillon. En complément, trois autres tissus dont les âges calendaires sont connus par d’autres méthodes sont également échantillonnés. Ces trois échantillons supplémentaires doivent servir d’échantillons de contrôle, afin de valider les résultats de chaque laboratoire et de s’assurer que les résultats des différents laboratoires sont bien compatibles entre eux. Chaque laboratoire a reçu quatre échantillons et réalisé les mesures en aveugle, sans savoir lequel correspond au Suaire (Damon et al., 1989).

Le tableau 1 présente ainsi les âges radiocarbone obtenus (\(1\sigma\)) dans le cadre de l’étude du Suaire de Turin (Damon et al., 1989) et ce pour les trois laboratoires (Arizona, Oxford et Zurich). L’échantillon 1 (Éch. 1) correspond au tissu prélevé sur le Suaire de Turin; l’échantillon 2 (Éch. 2) représente un fragment de lin provenant d’une tombe de Qasr Ibrîm en Égypte, daté des XIe-XIIe siècles de notre ère; l’échantillon 3 (Éch. 3) correspond à un fragment de lin associé à une momie de Thèbes (Égypte), daté entre -110 et 75. Enfin, l’échantillon 4 (Éch. 4) est constitué de fils de la chape de St-Louis d’Anjou (France), daté entre 1290 et 1310.

Laboratoire Éch. 1 Éch. 2 Éch. 3 Éch. 4
Arizona 646 ± 31 927 ± 32 1995 ± 46 722 ± 43
Oxford 750 ± 30 940 ± 30 1980 ± 35 755 ± 30
Zurich 676 ± 24 941 ± 23 1940 ± 30 685 ± 34

Tableau 1 : âges radiocarbone (\(1\sigma\) obtenus dans le cadre de l’étude du Suaire de Turin (Damon et al., 1989).

Importer les données

Après avoir installé le package rcarbon, la première étape consiste à créer le tableau de données où chaque ligne correspond à un laboratoire, les 4 premières colonnes correspondent aux âges conventionnels et les 4 dernières aux incertitudes.

## Installation du package
install.packages("rcarbon")
## Import des données
turin <- matrix(
  data = c(
    646, 927, 1995, 722, 31, 32, 46, 43,
    750, 940, 1980, 755, 30, 30, 35, 30,
    676, 941, 1940, 685, 24, 23, 30, 34
  ),
  nrow = 3,
  byrow = TRUE
)
colnames(turin) <- c("age1", "age2", "age3", "age4",
                     "err1", "err2", "err3", "err4")
rownames(turin) <- c("Arizona", "Oxford", "Zurich")

Ensuite, on remet en forme les données dans un array, obtenant ainsi un tableau à 3 dimensions : la 1ère dimension (lignes) correspond aux laboratoires, la 2ème dimension (colonnes) correspond aux échantillons, la 3ème dimension permet de distinguer les âges et leurs incertitudes.

dim(turin) <- c(3, 4, 2)
dimnames(turin) <- list(
  c("Arizona", "Oxford", "Zurich"),
  paste("Ech.", 1:4, sep = " "),
  c("age", "erreur")
)

turin
## , , age
##
##         Ech. 1 Ech. 2 Ech. 3 Ech. 4
## Arizona    646    927   1995    722
## Oxford     750    940   1980    755
## Zurich     676    941   1940    685
##
## , , erreur
##
##         Ech. 1 Ech. 2 Ech. 3 Ech. 4
## Arizona     31     32     46     43
## Oxford      30     30     35     30
## Zurich      24     23     30     34

Avant de calibrer les âges radiocarbone obtenus, plusieurs questions préalables peuvent être explorées.

Comment visualiser les données produites ?

Dans le cas présent, plusieurs laboratoires ont daté les mêmes objets. Dans un premier temps, on cherche donc à savoir si les âges obtenus pour chaque objet par les différents laboratoires sont compatibles entre eux. Cette compatibilité s’entend en prenant en compte les incertitudes associées aux âges.

Une fois les données importées et mises en forme, une première approche consiste à les visualiser. On peut ainsi se faire une première idée quant à la compatibilité des résultats fournis par les différents laboratoires pour chaque objet daté. Le code suivant permet de générer la figure 7 où sont figurées les distributions des âges conventionnels de chaque échantillon.

## On fixe les paramètres graphiques
## 'mfrow' permet d'afficher les 4 graphiques sur 2 lignes et 2 colonnes
par(mfrow = c(2, 2), mar = c(3, 4, 0, 0) + 0.1, las = 1)
couleurs <- c("#DDAA33", "#BB5566", "#004488")

## Pour chaque objet daté...
for (j in 1:ncol(turin)) {
  ## On définit l'étendue des valeurs en abscisse (années)
  k <- range(turin[, j, 1])
  x <- seq(min(k) * 0.8, max(k) * 1.2, by = 1)
  ## On définit un graphique vide auquel ajouter les distributions
  plot(x = NULL, y = NULL, xlim = range(x), ylim = c(0, 0.02),
       xlab = "", ylab = "", type = "l")

  ## On affiche le nom de l'échantillon
  text(x = min(k) * 0.9, y = 0.02, labels = colnames(turin)[j], pos = 1)

  ## Pour chaque âge obtenu...
  for (i in 1:nrow(turin)) {
    ## On calcule la fonction de densité de la distribution normale
    y <- dnorm(x = x, mean = turin[i, j, 1], sd = turin[i, j, 2])

    ## On trace la courbe
    lines(x = x, y = y, type = "l", lty = 1, lwd = 1.5, col = couleurs[[i]])
  }
}

## On ajoute une légende au dernier graphique
legend("topright", legend = rownames(turin), lty = 1, lwd = 1.5, col = couleurs)
Figure 7 : Distribution des âges conventionnels par laboratoire.

Figure 7 : Distribution des âges conventionnels par laboratoire.

La figure 7 permet de constater que l’échantillon 1 présente des âges ne se recouvrant que faiblement entre eux, au contraire des trois autres échantillons datés. Partant de cette première observation, on va donc tester l’homogénéité des résultats des différents laboratoires.

Les résultats des différents laboratoires sont-ils homogènes ?

Pour répondre à cette question, les auteurs de l’étude de 1988 suivent la méthodologie proposée par Ward et Wilson (1978). Celle-ci consiste à réaliser un test statistique d’homogénéité dont l’hypothèse nulle (\(H_0\)) peut être formulée comme suit : “les âges mesurés par les différents laboratoires sur un même objet sont égaux”.

Pour cela, on commence par calculer l’âge moyen de chaque objet (\(\bar{x}\)). Celui-ci correspond à la moyenne pondérée des âge obtenus par chaque laboratoire. L’usage d’un facteur de pondération (l’inverse de la variance, \(w_i = \frac{1}{\sigma_i^2}\)) permet d’ajuster la contribution relative de chaque date (\(x_i\)) à la valeur moyenne.

\[\bar{x} = \frac{\sum_{i=1}^{n}{w_i x_i}}{\sum_{i=1}^{n}{w_i}}\]

À cet âge moyen est également associée une incertitude (\(\sigma\)) : \(\sigma = \left(\sum_{i=1}^{n}{w_i}\right)^{-1/2}\)

À partir de cette valeur moyenne, on peut calculer une variable de test statistique (\(T\)) permettant la comparaison des âges mesurés à un âge théorique (ici l’âge moyen) pour chaque objet daté.

\[T = \sum_{i=1}^{n}{\left( \frac{x_i - \bar{x}}{\sigma_i} \right)^2}\]

\(T\) est une variable aléatoire qui suit une loi du \(\chi^2\) avec \(n-1\) degrés de liberté (\(n\) est le nombre de datations par objet, ici \(n = 3\)). À partir de \(T\), il est possible de calculer la valeur \(p\), c’est-à-dire le risque de rejeter l’hypothèse nulle alors que celle-ci est vraie. En comparant la valeur \(p\) à un seuil \(\alpha\) fixé à l’avance, on peut déterminer s’il est possible ou non de rejeter \(H_0\) (si \(p\) est supérieure à \(\alpha\), alors on ne peut rejeter l’hypothèse nulle). On fixe ici cette valeur \(\alpha\) à 0,05. On estime ainsi qu’un risque de 5 % de se tromper est acceptable.

Le code suivant permet de calculer pour chaque échantillon, son âge moyen, l’incertitude associée, la statistique \(T\) et la valeur \(p\).

## On construit un data.frame pour stocker les résultats
## Chaque ligne correspond à un échantillon
## Les colonnes correspondent à :
## - L'âge moyen
## - L'incertitude associée à l'âge moyen
## - La statistique du test d'homogénéité
## - La valeur p du test d'homogénéité
dates <- as.data.frame(matrix(nrow = 4, ncol = 4))
rownames(dates) <- paste("Ech.", 1:4, sep = " ")
colnames(dates) <- c("age", "erreur", "chi2", "p")

## Pour chaque objet daté...
for (j in 1:ncol(turin)) {
  age <- turin[, j, 1] # On extrait les âges
  inc <- turin[, j, 2] # On extrait les incertitudes

  # On calcule la moyenne pondérée
  w <- 1 / inc^2 # Facteur de pondération
  moy <- stats::weighted.mean(x = age, w = w)

  # On calcule l'incertitude associée à la moyenne pondérée
  err <- sum(1 / inc^2)^(-1 / 2)

  # On calcule la statistique du test
  chi2 <- sum(((age - moy) / inc)^2)

  # On calcule la valeur-p
  p <- 1 - pchisq(chi2, df = 2)

  # On stocke les résultats
  dates[j, ] <- c(moy, err, chi2, p)
}

dates
##              age   erreur      chi2          p
## Ech. 1  689.1192 16.03791 6.3518295 0.04175589
## Ech. 2  937.2838 15.85498 0.1375815 0.93352200
## Ech. 3 1964.4353 20.41230 1.3026835 0.52134579
## Ech. 4  723.8513 19.93236 2.3856294 0.30336618

On constate que l’échantillon 1 présente une valeur \(p\) de 0,04. Comme celle-ci est inférieure au seuil \(\alpha\) fixé, l’hypothèse \(H_0\) peut être rejetée. Cela signifie que les différences observées entre les âges obtenus sur cet échantillon sont significatives. Les valeurs \(p\) obtenues pour les autres échantillons sont respectivement de 0,92, 0,52 et 0,30: l’hypothèse \(H_0\) ne peut être donc rejetée dans ces cas.

Cette fluctuation des âges de l’échantillon 1 est vraisemblablement liée à une hétérogénéité des mesures au sein d’un des laboratoires15.

Calibration des âges

Conformément aux résultats des tests précédents, les différents âges obtenus pour l’échantillon 1 seront calibrés séparément, tandis que l’on va pouvoir calibrer l’âge moyen des échantillons 2, 3 et 4. La calibration est réalisée avec la fonction calibrate() du package rcarbon. On peut ensuite utiliser summary() pour obtenir un résumé des âges calibrés. Par défaut, summary() affiche des âges en années cal BP.

## Chargement du package rcarbon
library(rcarbon)

## On calibre les âges de l'échantillon 1
ages_ech1 <- calibrate(
  x = turin[, 1, 1],      # On sélectionne les âges de l'échantillon 1
  errors = turin[, 1, 2], # On sélectionne les incertitudes associées
  ids = rownames(turin),  # On précise les noms des âges (laboratoires)
  calCurves = "intcal20", # On choisit la courbe IntCal20
  verbose = FALSE
)

## On affiche les âges calibrés à 95%
summary(ages_ech1, prob = 0.95)
##    DateID MedianBP p_0.95_BP_1 p_0.95_BP_2
## 1 Arizona      600  667 to 623  612 to 555
## 2  Oxford      682  725 to 660    NA to NA
## 3  Zurich      648  671 to 633  589 to 563
## On calibre les âges moyens des échantillons 2, 3 et 4
ages_ech234 <- calibrate(
  x = dates$age[-1],
  errors = dates$erreur[-1],
  ids = rownames(dates)[-1],
  calCurves = "intcal20",
  verbose = FALSE
)

## On affiche les âges calibrés à 95%
summary(ages_ech234, prob = 0.95)
##   DateID MedianBP  p_0.95_BP_1  p_0.95_BP_2
## 1 Ech. 2      850   910 to 841   837 to 792
## 2 Ech. 3     1893 1974 to 1966 1943 to 1829
## 3 Ech. 4      670   682 to 653     NA to NA

Certains des âges calibrés à 95 % appartiennent à l’union de plusieurs intervalles HPD. La fonction hpdi() permet de calculer les intervalles HPD pour chaque âge calibré (attention, hpdi() renvoie des âges exprimés en années cal BP) et la probabilité associée à chaque intervalle :

## Intervalles HPD à 95 % des âges de l'échantillon 1
(hpd_ech1 <- hpdi(ages_ech1, credMass = 0.95))
## [[1]]
##      startCalBP endCalBP      prob
## [1,]        667      623 0.4298236
## [2,]        612      555 0.5305958
##
## [[2]]
##      startCalBP endCalBP      prob
## [1,]        725      660 0.9505207
##
## [[3]]
##      startCalBP endCalBP      prob
## [1,]        671      633 0.5776311
## [2,]        589      563 0.3795208
## Intervalles HPD à 95 % des âges des échantillons 2, 3 et 4
(hpd_ech234 <- hpdi(ages_ech234, credMass = 0.95))
## [[1]]
##      startCalBP endCalBP      prob
## [1,]        910      841 0.5442044
## [2,]        837      792 0.4058215
##
## [[2]]
##      startCalBP endCalBP       prob
## [1,]       1974     1966 0.02250843
## [2,]       1943     1829 0.93019646
##
## [[3]]
##      startCalBP endCalBP      prob
## [1,]        682      653 0.9534739

Comment interpréter ces âges ?

On s’intéresse en premier aux échantillons de contrôle 2, 3 et 4. Les distributions des âges conventionnels (axe des ordonnées) et calendaires (axe des abscisses) peuvent être représentés avec la courbe de calibration à l’aide de la fonction plot(). La figure 8 permet alors de constater que leurs âges calibrés sont en accord avec les datations connues par ailleurs.

## On fixe les paramètres graphiques
## 'mfrow' permet d'afficher les 3 graphiques sur 1 ligne et 3 colonnes
par(mfrow = c(1, 3), mar = c(4, 1, 3, 1) + 0.1, las = 1)

## Pour les échantillons 2, 3 et 4...
for (i in 1:3) {
  plot(
    x = ages_ech234,
    ind = i,
    HPD = TRUE,
    credMass = 0.95,   # 95%
    calendar = "BCAD", # Référence calendaire
    xlab = "Année BC/AD",
    axis4 = FALSE
  )
  mtext(text = rownames(dates)[-1][[i]], side = 3)
}
Figure 8 : Distribution des âges conventionnels et calendaires des âges moyens des échantillons 2, 3 et 4. Les zones en gris foncé correspondent à l'intervalle HPD à 95%. Courbe IntCal20.

Figure 8 : Distribution des âges conventionnels et calendaires des âges moyens des échantillons 2, 3 et 4. Les zones en gris foncé correspondent à l’intervalle HPD à 95%. Courbe IntCal20.

  • L’âge calendaire de l’échantillon 2 a 95 % de chances (intervalle HPD) de se trouver dans l’union des intervalles [1040;1109] (54 %) et [1113;1158] (40 %), en accord avec une datation attendue autour des XIe-XIIe siècles de notre ère.
  • L’âge calendaire de l’échantillon 3 a 95 % de chances (intervalle HPD) de se trouver dans l’union des intervalles [-25;-17] (2 %) et [7;121] (93 %), en accord avec une datation attendue entre -110 et 75.
  • L’âge calendaire de l’échantillon 4 a 95 % de chances (intervalle HPD) de se trouver entre 1267 et 1297, en accord avec une datation attendue entre 1290 et 1310.

Les âges radiocarbone obtenus par les différents laboratoires pour l’échantillon 1 ont été calibrés séparément. La fonction multiplot() permet de représenter simultanément les distributions des âges calibrés (exprimés en années BC/AD) pour les trois laboratoires (fig. 9).

## On fixe les paramètres graphiques
par(mar = c(4, 1, 0, 1) + 0.1)

## On représente les âges obtenus par les trois laboratoires (éch. 1)
multiplot(
  x = ages_ech1,
  type = "d",
  decreasing = TRUE,
  HPD = TRUE,
  credMass = 0.95,  # 95%
  calendar = "BCAD", # Référence calendaire
  xlab = "années AD"
)
Figure 9 : Distribution des âges calendaires de l'échantillon 1 obtenus par les différents laboratoires. Les zones en gris foncé correspondent à l'intervalle HPD à 95%. Courbe IntCal20.

Figure 9 : Distribution des âges calendaires de l’échantillon 1 obtenus par les différents laboratoires. Les zones en gris foncé correspondent à l’intervalle HPD à 95%. Courbe IntCal20.

Si l’analyse des âges conventionnels obtenus par les différents laboratoires pour l’échantillon 1 révèle une certaine hétérogénéité, on constate néanmoins que les âges calibrés appartiennent tous aux XIIIe et XIVe siècles. Bien qu’on ne puisse donner un intervalle plus précis, ces résultats sont en accord avec l’apparition des premières mentions écrites du Suaire et permettent raisonnablement d’exclure l’hypothèse d’authenticité de la relique.

Comment présenter ses résultats ?

Pour communiquer ou publier des âges radiocarbone de manière rigoureuse et permettre de vérifier les résultats et d’en faire usage, il est nécessaire de toujours faire figurer un certain nombre d’éléments. Par exemple, on écrira :

L’échantillon ETH-3883 est daté à 676 ± 24 ans BP, calibré à [671;633] (58 %) ou [589;563] (38 %) cal BP soit [1279;1317] (58 %) ou [1361;1387] (38 %) AD (intervalles HPD à 95 %) avec IntCal20 (Reimer et al. 2020), R 4.0.3 (R Core Team, 2020) et le package rcarbon 1.4.1 (Crema et Bevan, 2020).

Sous cette forme, on dispose ainsi des éléments suivants16 :

  • L’âge conventionnel et son incertitude (676 ± 24 ans BP), accompagnés du numéro d’identification donné par le laboratoire (ETH-3883) ;
  • L’âge calibré sous la forme d’un ou plusieurs intervalles (du fait de sa distribution particulière, un âge calibré est toujours donné sous la forme d’intervalles), en précisant la probabilité associée à chaque intervalle et le référentiel temporel utilisé (cal BP ou BC/AD) ;
  • La courbe de calibration utilisée et la référence correspondante : IntCal20 (Reimer et al. 2020), les versions de R et du package utilisées (R version 4.0.3 et rcarbon version 1.4.0).

Conclusion

La calibration des âges radiocarbone permet leur transposition dans un référentiel temporel calendaire. Cette étape est indispensable à l’interprétation des résultats, d’autant plus que le rythme de l’horloge du carbone 14 varie au cours du temps. Dans cette leçon, nous avons appris à combiner des âges conventionnels et à tester leur homogénéité avant de les calibrer. Nous avons également vu comment représenter graphiquement ces âges et comment présenter les résultats avec l’ensemble des informations nécessaires à leur reproduction.

Bibliographie

Anderson, E. C., W. F. Libby, S. Weinhouse, A. F. Reid, A. D. Kirshenbaum, et A. V. Grosse. 1947. “Radiocarbon From Cosmic Radiation”. Science 105 (2735): 576‑77. https://doi.org/10.1126/science.105.2735.576.

Arnold, J. R., et W. F. Libby. 1949. “Age Determinations by Radiocarbon Content: Checks with Samples of Known Age”. Science 110 (2869): 678‑80. https://doi.org/10.1126/science.110.2869.678.

Bevan, A. et Crema, E. R. 2020. rcarbon: Methods for calibrating and analysing radiocarbon dates. Package R, v1.4.0. https://CRAN.R-project.org/package=rcarbon

Calabrisotto, C. S., Amadio, M., Fedi, M. E., Liccioli, L. et Bombardieri, L. 2017. “Strategies for Sampling Difficult Archaeological Contexts and Improving the Quality of Radiocarbon Data: The Case of Erimi Laonin Tou Porakou, Cyprus.” Radiocarbon 59 (6): 1919–30. https://doi.org/10.1017/RDC.2017.92.

Colman, S. M., K. L. Pierce, et P. W. Birkeland. 1987. “Suggested Terminology for Quaternary Dating Methods.” Quaternary Research 28 (2): 314-19. https://doi.org/10.1016/0033-5894(87)90070-6.

Crema, E. R. et Bevan, A. 2020. “Inference From Lage Sets of Radiocarbon Dates: Software and Methods”. Radiocarbon. https://doi.org/10.1017/RDC.2020.95.

Damon, P. E., D. J. Donahue, B. H. Gore, A. L. Hatheway, A. J. T. Jull, T. W. Linick, P. J. Sercel, et al. 1989. “Radiocarbon dating of the Shroud of Turin”. Nature 337 (6208): 611‑15. https://doi.org/10.1038/337611a0.

Dean, J. S. “Independent Dating in Archaeological Analysis”. In Advances in Archaeological Method and Theory, 223‑55. Elsevier, 1978. https://doi.org/10.1016/B978-0-12-003101-6.50013-5

Hyndman, R. J. 1996. “Computing and Graphing Highest Density Regions.” The American Statistician 50 (2): 120-26. https://doi.org/10.2307/2684423.

Libby, W. F. “Radiocarbon Dating”. Nobel Lecture. Stockholm, 12 décembre 1960. http://www.nobelprize.org/nobel_prizes/chemistry/laureates/1960/libby-lecture.html.

Millard, A. R. 2014. “Conventions for Reporting Radiocarbon Determinations.” Radiocarbon 56 (2): 555-59. https://doi.org/10.2458/56.17455.

Millot, G. Comprendre et réaliser les tests statistiques à l’aide de R - Manuel de biostatistique. Troisième édition. Louvain-la-Neuve : De Boeck, 2014.

O’Brien, M. J, et R. L. Lyman. Seriation, Stratigraphy, and Index Fossils: The Backbone of Archaeological Dating. Dordrecht : Springer, 2002.

Reimer, P. J., M. G. L. Baillie, E. Bard, A. Bayliss, J. W. Beck, P. G. Blackwell, C. Bronk Ramsey, et al. 2009. “IntCal09 and Marine09 Radiocarbon Age Calibration Curves, 0–50,000 Years Cal BP”. Radiocarbon 51 (4): 1111‑50. https://doi.org/10.1017/S0033822200034202.

Reimer, P. J., E. Bard, A. Bayliss, J. W. Beck, P. G. Blackwell, C. Bronk Ramsey, C. E. Buck, et al. 2013. “IntCal13 and Marine13 Radiocarbon Age Calibration Curves 0-50,000 Years cal BP”. Radiocarbon 55 (4): 1869‑87. https://doi.org/10.2458/azu_js_rc.55.16947.

Reimer, P. J., W. E. N. Austin, E. Bard, A. Bayliss, P. G. Blackwell, C. Bronk Ramsey, M. Butzin, et al. 2020. “The IntCal20 Northern Hemisphere Radiocarbon Age Calibration Curve (0-55 Cal KBP)”. Radiocarbon, 1‑33. https://doi.org/10.1017/RDC.2020.41.

Scott, E. M., G. T Cook, et P. Naysmith. 2007. “Error and Uncertainty in Radiocarbon Measurements”. Radiocarbon 49 (2): 427‑40. https://doi.org/10.1017/S0033822200042351.

Ward, G. K., et S. R. Wilson. 1978. “Procedures for Comparing and Combining Radiocarbon Age Determinations: A Critique”. Archaeometry 20 (1): 19‑31. https://doi.org/10.1111/j.1475-4754.1978.tb00208.x.

Walsh, B., et Schwalbe, L. 2020. “An Instructive Inter-Laboratory Comparison: The 1988 Radiocarbon Dating of the Shroud of Turin”. Journal of Archaeological Science: Reports 29: 102015. https://doi.org/10.1016/j.jasrep.2019.102015.

Notes

  1. Calibration est un anglicisme, le terme français est étalonnage. L’usage de calibration est cependant admis dans le langage courant et nous le conservons ici par commodité.

  2. Par opposition à une datation relative qui ordonne une séquence d’événements. À proprement parler, il n’existe pas de méthode de datation absolue car toutes s’inscrivent dans un référentiel particulier. Certains auteurs préfèrent ainsi parler de datation quantifiable (O’Brien et Lyman, 2002). Néanmoins, par commodité, on conserve ici cette terminologie, étant entendu qu’une date absolue est exprimée comme un point sur une échelle standard de mesure du temps (Dean, 1978).

  3. La lecture des premiers chapitres du Manuel de biostatistique de Millot (2014) constitue un bon support pour aborder cette leçon.

  4. Anderson et al. 1947.

  5. Colman, Pierce et Birkeland, 1987.

  6. L’année 1950 est utilisée comme référence car elle correspondait, lors des premiers développements du radiocarbone, à l’époque astronomique standard. Aujourd’hui, le choix de 1950 permet également d’avoir une référence qui précède suffisamment les conséquences des essais nucléaires atmosphériques.

  7. La réalité est plus complexe, notamment du fait des phénomènes de fractionnement isotopique

  8. Voir par exemple Calabrisotto et al. (2017).

  9. Arnold et Libby, 1949. Libby, 1960.

  10. Il existe actuellement trois séries de courbes de calibration : IntCal pour l’hémisphère nord, SHCal pour l’hémisphère sud et Marine pour les échantillons marins.

  11. Au moment de la rédaction de cette leçon, la courbe IntCal20 vient d’être publiée. Reimer et al., 2009, 2013, 2020.

  12. Scott, Cook et Naysmith, 2007.

  13. Dans les faits, la calibration par simple interception n’a plus lieu d’être utilisée.

  14. Hyndman, 1996.

  15. Les raisons de cette hétérogénéité dépassent le cadre de cette leçon. Une discussion détaillée est disponible dans la littérature, voir par exemple Walsh et Schwalbe (2020).

  16. Millard, 2014.

À propos des auteur(e)s

Nicolas Frerebeau est archéologue au Centre de Recherche et d'Études pour l'Art Préhistorique - Émile Cartailhac (MSHS Toulouse USR 3414, CNRS/Université de Toulouse). ORCID id icon

Brice Lebrun est ingénieur de recherche en géochronologie à l'Institut de recherche sur les Archéomatériaux – Centre de recherche en physique appliquée à l’archéologie (IRAMAT-CRP2A UMR 5060, CNRS/Université Bordeaux Montaigne). ORCID id icon

Pour citer

Nicolas Frerebeau et Brice Lebrun, «Calibrer des âges radiocarbone avec R,» The Programming Historian en français 3 (2021), https://doi.org/10.46430/phfr0016.

Vous pouvez faire une donation

Les tutoriels de qualité en accès libre ont un coût de production. Vous pouvez rejoindre celles et ceux qui soutiennent le Programming Historian et contribuer au libre partage des savoirs.
